Fabricado con un radio de ángulo interior R≤0,3 mm y una tolerancia de tamaño de ±0,1 mm. Ideal para muros cortina de gran altura, ingeniería de puentes y maquinaria de precisión que requieren un ensamblaje impecable y una capacidad de carga excepcional.

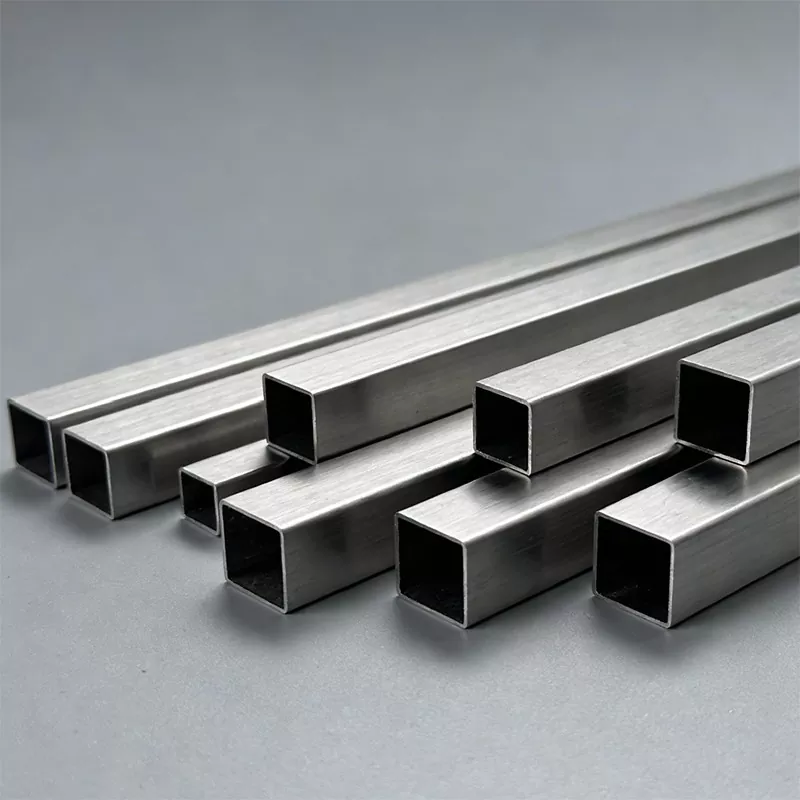

El tubo cuadrado en ángulo recto es un perfil de metal hueco con una sección transversal cuadrada o rectangular y un ángulo interno que se aproxima con precisión a 90° (radio de esquina aguda R≤0,5 mm), distinto de los tubos cuadrados redondeados tradicionales (R≥1,0 mm). Se procesa mediante doblado en frío, laminado en caliente o extrusión utilizando acero al carbono o acero inoxidable. Con una estructura estable y una apariencia regular, es ideal para proyectos B2B que exigen alta precisión de ensamblaje y propiedades mecánicas. Explora nuestra gama completa deacero de forma especialpara requisitos personalizados.
Ventajas principales y casos verificados
Precisión a nivel milimétrico
Mediante tecnología avanzada de conformado en frío, el radio del ángulo interno se comprime a ≤0,3 mm y la separación de empalme de componentes se controla a ≤0,1 mm. Esta precisión reduce directamente los pasos de mecanizado en sitio y aumenta la eficiencia del ensamblaje entre un 30% y un 50%.
Rendimiento estructural superior
En comparación con los tubos cuadrados redondos tradicionales, la resistencia a la torsión y flexión del tubo cuadrado de esquinas afiladas aumenta entre un 15% y un 20%. La estructura hueca consigue un efecto de reducción de peso del 12% al 30%, optimizando los costes de material paraestructuras de acero.

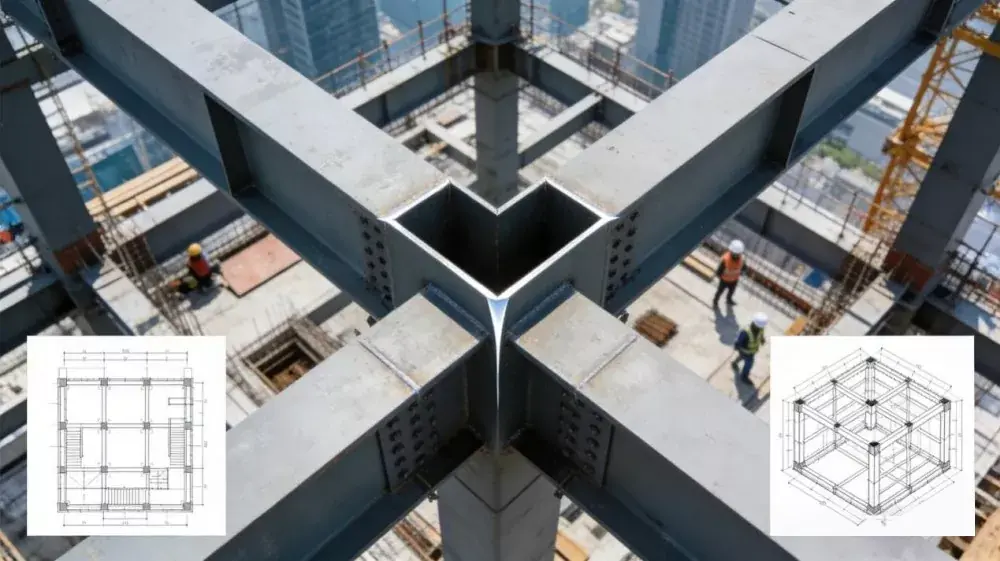

Caso de proyecto: Supertorre de 500 metros en Shenzhen
Se utilizó un tubo cuadrado resistente al fuego Q345FR como marco de carga. A través de la tecnología de empalme sin costuras, se logró una tasa de retención del límite elástico del 70 % a 600 °C, cumpliendo un límite de resistencia al fuego de 3 horas con revestimiento ignífugo. Esto redujo el consumo de paneles ignífugos en un 30% y acortó el período de construcción en dos meses en comparación con los esquemas tradicionales.
Especificaciones técnicas
Los siguientes parámetros sirven como referencia. Los tamaños y grados personalizados están disponibles previa revisión de ingeniería.
| Categoría de especificación | Artículo | Parámetros de referencia | Notas de aplicación |
|---|---|---|---|
| Tamaño de sección | Rango de longitud lateral (cuadrado) | 10 mm × 10 mm a 200 mm × 200 mm | Tamaños pequeños para muebles/equipos de precisión; Grandes dimensiones para muros cortina/puentes. |
| Rango de longitud lateral (rectángulo) | 10 mm × 20 mm a 150 mm × 300 mm | La sección rectangular se centra en la resistencia a la flexión unidireccional, para vigas de estantería. | |
| Radio del ángulo interior (R) | Convencional ≤0,5 mm; alta precisión ≤0,3 mm | Cumple con estrictos requisitos de ensamblaje de precisión. | |
| Tolerancia de tamaño | Normal ±0,5 mm; precisión ±0,1 mm | Para equipos de automatización y muros cortina de gran altura. | |
| Espesor de la pared | Espesor convencional | 0,8 mm a 12 mm | De paredes delgadas para estructuras livianas, de paredes gruesas para soportar cargas. |
| Grosor personalizado | Mínimo 0,3 mm, máximo 15 mm | Ultradelgado para molduras, ultragrueso para refuerzos de puentes. | |
| Tolerancia de espesor | ≤2 mm: ±0,05 ~ 0,1 mm; 2~6 mm: ±0,1 ~ 0,2 mm; >6mm: ±0,2~0,3mm | Garantiza la estabilidad de la distribución de tensiones estructurales. | |
| Propiedades de los materiales | Serie de acero al carbono | Acero de alta resistencia Q235B, Q345B, Q690 | Límite elástico Q690 ≥690MPa, adecuado para cargas pesadas y reducción de peso. |
| Serie de acero especial | Acero refractario Q345FR | 70% límite elástico a 600°C, 3 horas de resistencia al fuego. | |
| Serie de aleación | Acero inoxidable 304/316, aleación de aluminio 6061 | Acero inoxidable para resistencia a la corrosión, aluminio para usos ligeros en exteriores. | |
| Parámetros Tecnológicos | proceso de conformado | Conformado en frío + tratamiento térmico local | Reduce la concentración de estrés y mejora la estabilidad. |
| Tecnología de soldadura | Soldadura híbrida por arco láser | Ancho de soldadura de 2 mm, deformación reducida en un 70 %, vida de fatiga >2 millones de ciclos. | |
| Tratamiento superficial | Galvanizado en caliente, pulverización de fluorocarbono, anodizado | Zinc para la corrosión, fluorocarbono para la intemperie, anodizado para el aluminio. | |
| Propiedades mecánicas | Resistencia a la flexión | 15%~20% más alto que el tubo cuadrado redondo de la misma especificación | Distribución de tensiones más uniforme. |
| Proporción de pérdida de peso | 12%~30% | Se adapta a demandas de peso ligero, como rascacielos y puentes. | |
| Resistencia a la intemperie | Recubrimiento de zinc ≥80μm; Resistencia a la niebla salina de fluorocarbono ≥1000h | Se adapta a escenarios de uso en exteriores a largo plazo. |
Escenarios de personalización y aplicación

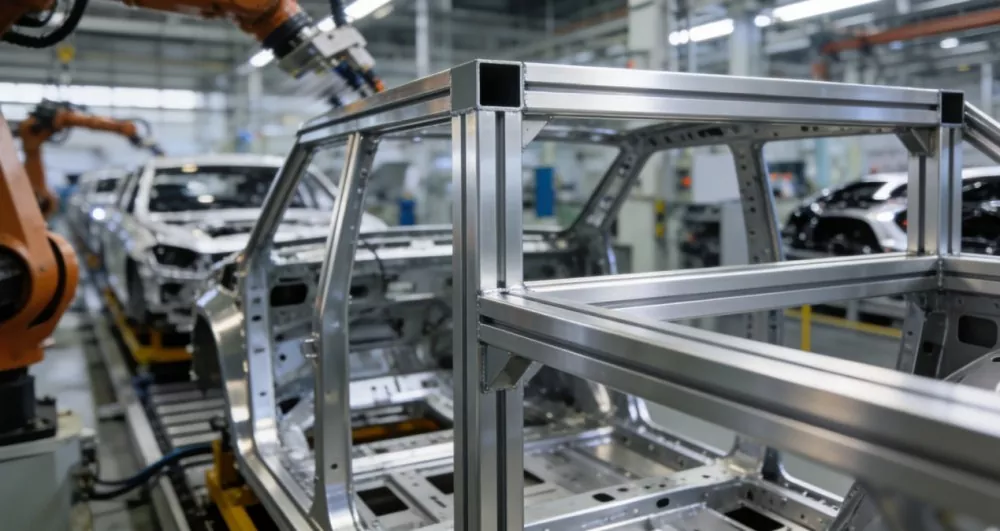

Las capacidades de personalización amplían los límites de las aplicaciones. Desde acero de alta resistencia hasta aleaciones de aluminio, y desde soldadura láser hasta pulverización de fluorocarbono, las combinaciones flexibles satisfacen diversas necesidades B2B. Por ejemplo, el tubo cuadrado de aleación de aluminio 6061 se utiliza para la base de robots de soldadura de automóviles, logrando una instalación precisa del riel guía mediante un control de error de ángulo de ±0,1°.

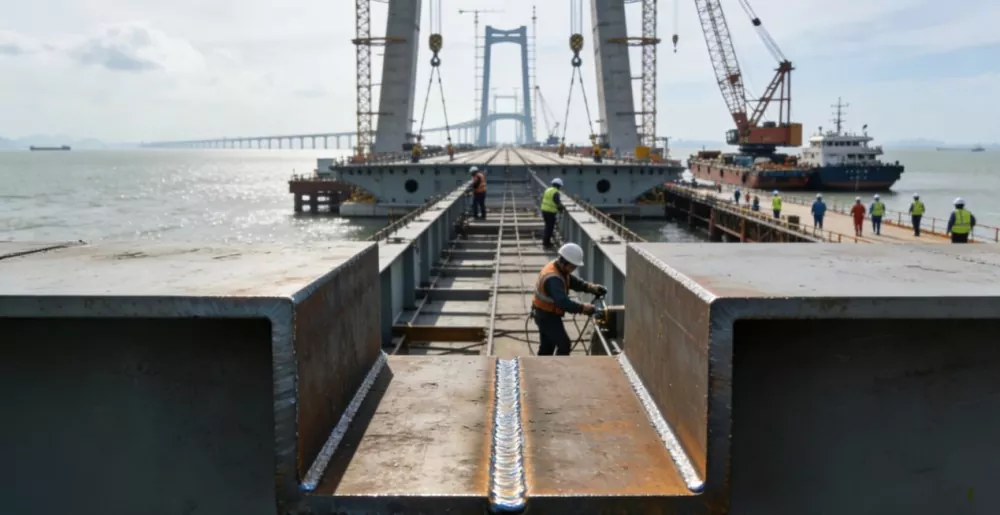

Después de utilizar el tubo cuadrado de alta resistencia Q690 en el refuerzo de una viga cajón de acero de canal medio profundo, el peso de una sola capa se reduce en 1200 toneladas. La vida a fatiga del proceso de soldadura híbrida por arco láser supera los 2 millones de ciclos, un 50% más que los métodos tradicionales. Este material demuestra continuamente su valor técnico en edificios de gran altura, ingeniería de puentes y maquinaria de precisión.
¿Por qué elegir la industria Shunchen?
Shunchen Industry tiene ventajas significativas en el campo de los tubos cuadrados en ángulo recto, con un rendimiento del núcleo y una precisión de procesamiento superiores a los estándares convencionales de la industria. El radio del ángulo interior es ≤0,3 mm y la tolerancia de tamaño se controla dentro de ±0,1 mm.
Ofrecemos una amplia selección de materiales, incluido acero de alta resistencia Q690 y acero refractario Q345FR. En comparación con los productos normales, la resistencia a la flexión aumenta entre un 15% y un 20% y, al mismo tiempo, se logra una reducción de peso entre un 12% y un 30%. apoyamospersonalización de especificaciones completasconfiando en un modo de producción digital flexible. Garantice una entrega rápida, un estricto control de calidad y una documentación de inspección completa para supedidos al por mayor. Operamos como unproveedor directo de fábricapara garantizar lo mejorcotización B2B.
Preguntas frecuentes
1. ¿Qué distingue un tubo cuadrado en ángulo recto de un tubo cuadrado estándar?
Un tubo cuadrado en ángulo recto presenta un radio de ángulo interno (R) de ≤0,5 mm y hasta ≤0,3 mm para modelos de alta precisión. Es significativamente más afilado que los tubos cuadrados tradicionales, que normalmente tienen un radio de esquina redondeada de R≥1,0 mm. Esta esquina más afilada permite un empalme perfecto y sin espacios (espacios ≤0,1 mm), lo que la hace ideal para aplicaciones arquitectónicas y de maquinaria de alta precisión.
2. ¿Qué materiales y grados de acero están disponibles para pedidos al por mayor?
Suministramos series de acero al carbono (Q235B, Q345B, Q690 de alta resistencia), acero refractario especial (Q345FR), acero inoxidable (304/316) y aleación de aluminio (6061). Q690 es altamente recomendado para escenarios de carga pesada que requieren reducción de peso, mientras que el acero inoxidable 304/316 es ideal para ambientes corrosivos.
3. ¿Cómo beneficia al producto la soldadura híbrida por arco láser?
Nuestros tubos cuadrados en ángulo recto utilizan soldadura híbrida avanzada de arco láser. Esta tecnología reduce el ancho de la soldadura a aproximadamente 2 mm, reduce la deformación de la soldadura en un 70 % y aumenta la vida útil a la fatiga a más de 2 millones de ciclos. Esto garantiza una integridad estructural superior, especialmente en entornos de carga dinámica como la ingeniería de puentes.
4. ¿Pueden proporcionar tratamientos de superficie personalizados?
Sí. Ofrecemos galvanizado en caliente (para un excelente rendimiento anticorrosión), pulverización de fluorocarbono (para resistencia a los rayos UV y a la intemperie) y anodizado (específicamente para modelos de aleación de aluminio). La elección depende de las condiciones de exposición al aire libre y de los requisitos estéticos.
5. ¿Cuál es el plazo de entrega para pedidos de proyectos grandes?
Los plazos de entrega dependen del tonelaje total, la calidad del material y los requisitos de procesamiento específicos. Para tamaños estándar, normalmente oscila entre 15 y 25 días. Utilizamos un modo de producción digital flexible para garantizar una entrega rápida y un estricto control de calidad, cumpliendo con los estrictos cronogramas de proyectos de construcción a gran escala.
Solicite una cotización para tubo cuadrado en ángulo recto
Comuníquese con Shunchen Industry con las dimensiones requeridas, el grado del material (por ejemplo, Q345B, Q690), el espesor de la pared y el tratamiento de la superficie. Nuestro equipo de ingeniería revisará su proyecto y le brindará una cotización competitiva directa de fábrica.
