Placa de fabricación de acero al carbono

La placa de fabricación de acero al carbono Shunchen ofrece componentes cortados con precisión para estructuras de acero, maquinaria y sistemas de cortinas de pared. Utilizando un avanzado corte por láser de fibra CNC para placas de 1,5 a 25 mm, produce contornos intrincados y orificios para pernos en una sola pasada. Respaldado por un estricto control de calidad, galvanizado en caliente opcional y MTC EN 10204 3.1, garantiza una alta consistencia y una entrega rápida en todo el mundo.

¿Qué es la placa de fabricación de acero al carbono?

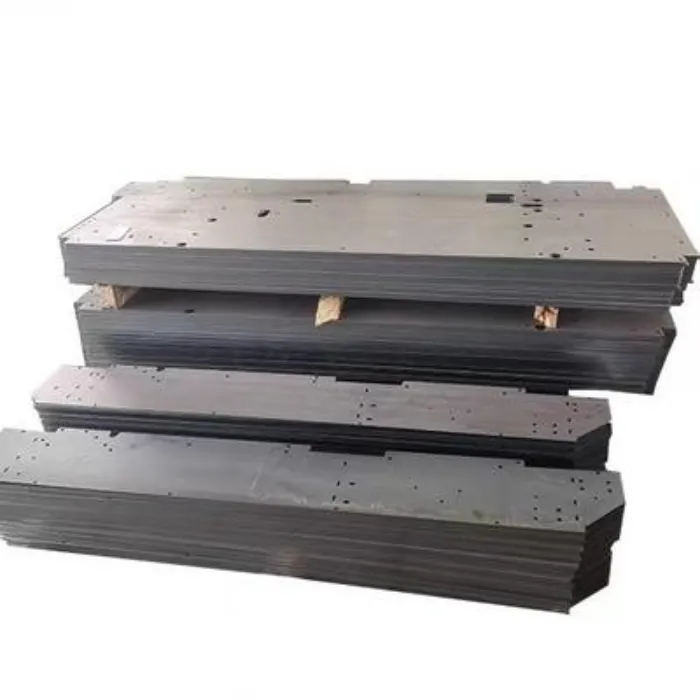

Una placa de fabricación de acero al carbono es una placa de acero al carbono que se ha cortado y procesado en un tamaño o forma específicos para su uso como componente estructural o mecánico. En lugar de suministrar únicamente placas rectangulares, Shunchen produce espacios en blanco según los dibujos del cliente, incluidos contornos irregulares, orificios para pernos, ranuras, orificios de montaje y otras aberturas requeridas.

El material base puede ser Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400 o SM490, según la resistencia requerida y el estándar de material aplicable. El procesamiento estándar incluye corte por láser de fibra CNC y anidamiento digital. Se puede agregar galvanización en caliente y pintura cuando el componente terminado requiere protección contra la corrosión.

Este tipo de placa fabricada está destinado a clientes que necesitan componentes de acero cortados a medida para soldadura, empernado, montaje estructural, fabricación de equipos o tratamientos superficiales adicionales.

Características clave

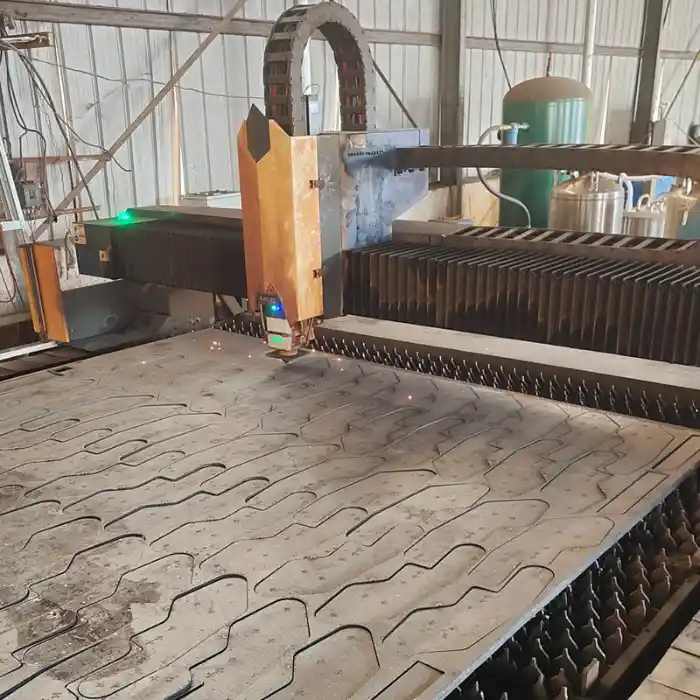

Corte por láser CNC

Shunchen procesa placas de fabricación de acero al carbono con equipos de corte por láser de fibra CNC. El programa de corte se genera a partir del plano de producción aprobado, lo que permite reproducir el mismo contorno y patrón de agujeros en todo un lote.

Para placas con un espesor de 10 mm, la tolerancia dimensional especificada es ≤±0,1 mm. Para placas de 10 a 25 mm, la tolerancia especificada es ≤±0,2 mm. La tolerancia real se confirma según el espesor del material, la geometría y los requisitos del dibujo antes de la producción.

Bordes limpios

El corte por láser produce una zona de corte térmico más estrecha que el corte por llama convencional. Shunchen especifica una rugosidad de la superficie de corte de Ra ≤12,5 μm y controla las rebabas visibles y las irregularidades de corte durante la inspección final.

Para componentes que se pueden utilizar directamente después del corte, esto reduce la necesidad de rectificar los bordes manualmente. Si un proyecto requiere una condición de borde específica, el requisito se puede incluir en el plano de producción.

Contornos y agujeros complejos

El proceso de corte puede producir contornos irregulares, aberturas internas, orificios para pernos, orificios de montaje y ranuras en la misma operación de producción. El anidamiento digital se utiliza cuando es necesario cortar varios componentes diferentes de la misma placa principal.

La apertura de corte mínima es aproximadamente 0,5 veces el espesor de la placa, dependiendo del material, la geometría y las condiciones de corte.

Opciones de materiales

Q235B y A36 son adecuados para muchas aplicaciones estructurales generales, mientras que Q355B, A572 y S355JR proporcionan un límite elástico especificado más alto para aplicaciones que requieren material estructural más fuerte.

El grado del material se confirma con las especificaciones de compra del cliente antes de la producción. Se pueden suministrar certificados de materiales para los pedidos aplicables.

Aplicaciones

Componentes de estructura de acero

Las placas de fabricación de acero al carbono se utilizan para placas integradas, placas de conexión, placas base, refuerzos, soportes y otros componentes de estructuras de acero. Los orificios para pernos precortados y los contornos definidos permiten que estas piezas se muevan directamente a la soldadura en el taller o al ensamblaje en el lugar.

Para componentes repetidos, el corte CNC también mantiene las dimensiones y posiciones de los agujeros consistentes entre lotes.

Piezas de maquinaria

Los fabricantes de maquinaria utilizan piezas de acero cortadas para bases de equipos, soportes, componentes de marcos, placas de montaje, placas de refuerzo y piezas estructurales soldadas.

Cuando el componente se produce a partir de un dibujo del cliente, el proceso de corte puede seguir el contorno exterior requerido y la disposición de los orificios en lugar de requerir que el taller del cliente marque y corte cada pieza manualmente.

Componentes de muro cortina

La placa de fabricación de acero al carbono se puede procesar en conectores de muro cortina, accesorios de quilla, piezas de refuerzo y otros accesorios metálicos personalizados. Cuando el componente está expuesto a la humedad o a condiciones exteriores, se puede aplicar galvanizado en caliente después del corte.

Componentes Municipales e Industriales

Los componentes de acero cortado también se utilizan para piezas de barandillas, soportes de señales, accesorios de alumbrado público, componentes de maquinaria agrícola, equipos de transporte y otros conjuntos de acero fabricado.

Parámetros técnicos

Especificaciones de procesamiento

Propiedades de los materiales

Normas aplicables

El estándar aplicable, el grado del material, el espesor y la tolerancia se confirman a partir de las especificaciones de compra antes de la producción.

Control de calidad

Inspección de materiales

Antes de cortar, la placa entrante se verifica con el grado y espesor requeridos. La documentación de la prueba de fábrica se compara con la información del material registrada para el pedido.

Esto evita que entre en producción un grado o espesor de acero diferente cuando el pedido requiere una especificación de material específica.

Inspección de corte

Después del corte por láser, los inspectores verifican las dimensiones críticas con el plano aprobado. Dependiendo de la pieza, esto puede incluir dimensiones generales, geometría del contorno, diámetro del orificio, posición del orificio y espesor de la placa.

Para la producción repetida, se pueden establecer requisitos de inspección para las primeras piezas antes de procesar el lote restante.

Inspección de bordes

Se revisa el borde cortado para detectar rebabas excesivas, escoria, deformaciones visibles y cortes irregulares. Los requisitos de rugosidad de la superficie se pueden verificar cuando los especifica el cliente.

Trazabilidad de materiales

El lote de producción está vinculado a los correspondientes registros de materia prima y de inspección. Para pedidos que requieran documentación formal del material, se puede suministrar un certificado de material EN 10204 3.1.

Inspección SGS

Cuando se requiere una inspección independiente, se puede organizar una inspección de SGS antes del envío. El alcance de la inspección se puede definir según el contrato de compra, como dimensiones, documentación del material, cantidad, apariencia y otros requisitos acordados.

Servicio de personalización OEM

Revisión de dibujo

Shunchen acepta dibujos de clientes para componentes de placas de fabricación de acero al carbono hechos a pedido. Antes de la cotización, el equipo técnico verifica el dibujo para determinar el grado del material, el espesor, las dimensiones, las posiciones de los orificios, las tolerancias y los requisitos de procesamiento.

Si una dimensión o tolerancia no es adecuada para el espesor del material seleccionado o el proceso de corte, se puede confirmar con el cliente antes de la producción.

Anidación

Para pedidos que contienen múltiples tamaños o formas de piezas, los componentes se organizan mediante anidamiento digital. El diseño de anidación se prepara de acuerdo con la cantidad requerida y las dimensiones de la placa principal.

Esto determina el programa de corte antes de que la placa de acero entre en la máquina láser.

Corte y tratamiento secundario

Después de la aprobación del dibujo, las piezas se cortan con láser según el programa confirmado. Si los componentes acabados requieren protección contra la corrosión, pueden enviarse a galvanizarse en caliente o pintarse.

El tratamiento superficial requerido debe especificarse antes de la producción porque afecta la ruta de procesamiento y la inspección posteriores.

Inspección y embalaje

Después del procesamiento, los componentes terminados se inspeccionan según los requisitos acordados. Se pueden preparar certificados de materiales y documentos de inspección de terceros cuando se incluyen en el pedido.

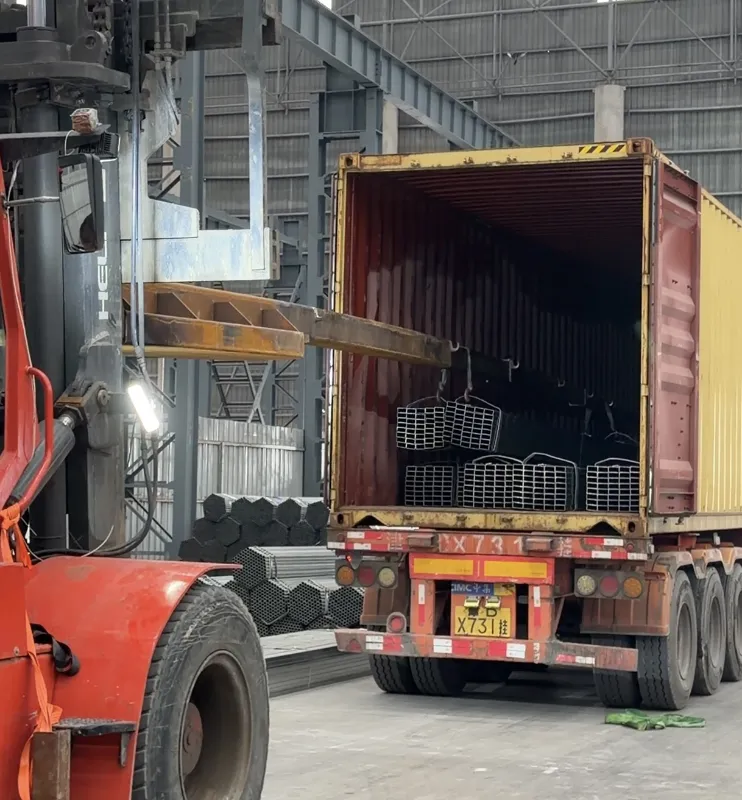

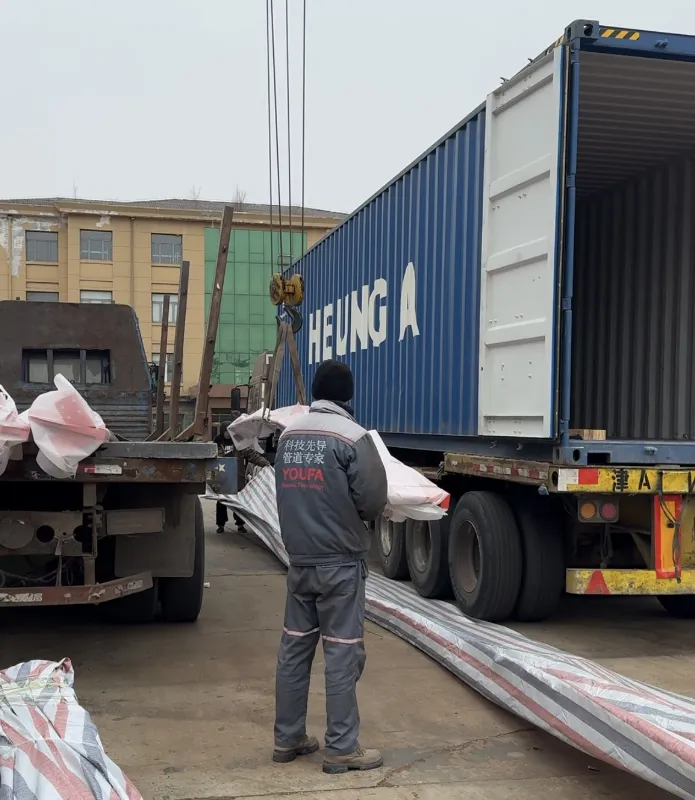

Para envíos de exportación, se pueden utilizar películas impermeables, paletas de madera y flejes de acero según el tamaño de los componentes y los requisitos de envío.

Opiniones auténticas de clientes

"Las placas de acero cortadas con láser nos ahorran mucho tiempo de procesamiento en el sitio. Los productos de ShunChen tienen una precisión estable y cero rebabas, lo que se adapta perfectamente a nuestros requisitos de ensamblaje de estructuras de acero. Su entrega siempre se realiza a tiempo".

—— Omar Hassan, director de proyectos, Middle East Construction Engineering Co., Ltd.

"Producimos piezas mecánicas de precisión con estrictos requisitos de tolerancia. Las placas de acero al carbono cortadas por láser de ShunChen tienen una deformación mínima y una calidad de lote constante, lo que reduce efectivamente nuestra tasa de rechazo y costo de producción".

—— Li Ming, director técnico, Domestic Machinery Manufacturing Co., Ltd.

"La ingeniería de muros cortina tiene altos requisitos de apariencia y precisión de ensamblaje. Sus conectores cortados con láser tienen dimensiones precisas y bordes lisos, lo que mejora en gran medida nuestra eficiencia de instalación y la calidad del proyecto".

—— Zhang Wei, Director de Adquisiciones, Compañía de Ingeniería de Muros Cortina del Este de China

¿Por qué elegirnos?

La principal ventaja de Shunchen para los pedidos de acero fabricado es que el abastecimiento de material de acero, el corte de placas, el tratamiento de superficies y el envío de exportación se pueden gestionar dentro del mismo grupo industrial.

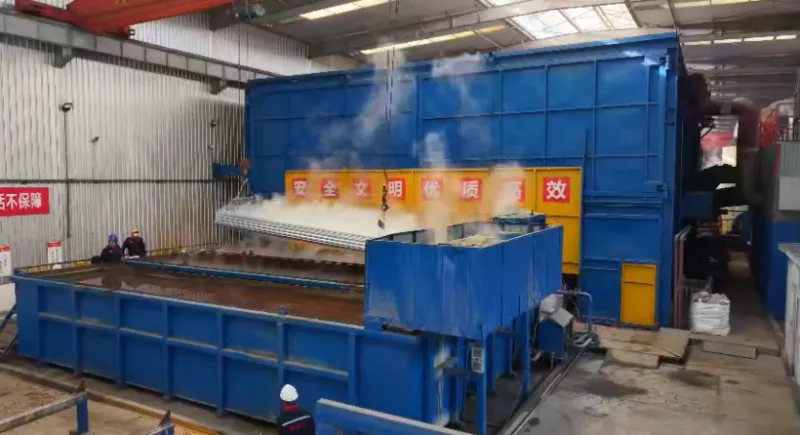

El grupo se estableció en la industria del acero en 2014 y desde entonces ha añadido galvanización en caliente, producción de estructuras de acero, fabricación de soporte fotovoltaico, almacenamiento y logística. La capacidad de producción anual actual supera las 450.000 toneladas, con más de 40.000 metros cuadrados de espacio de producción y almacenamiento.

Para los clientes que compran componentes fabricados, esto significa que el pedido no tiene que dividirse entre un proveedor de acero, un taller de corte, una empresa de galvanizado y un comerciante de exportación.

Shunchen puede confirmar el grado del material y los requisitos de corte a partir de los planos del cliente, procesar la placa de acero, organizar la galvanización o pintura opcional, completar los documentos de inspección requeridos y preparar los componentes terminados para el envío de exportación.

Las materias primas convencionales se almacenan según las necesidades de producción. Los pedidos de muestra generalmente se pueden organizar en aproximadamente 3 días, mientras que los pedidos al por mayor generalmente se programan en un plazo de 7 a 10 días. El plazo de entrega real depende de la disponibilidad de material, la cantidad del pedido, la geometría de la pieza, el tratamiento de la superficie y los requisitos de inspección.

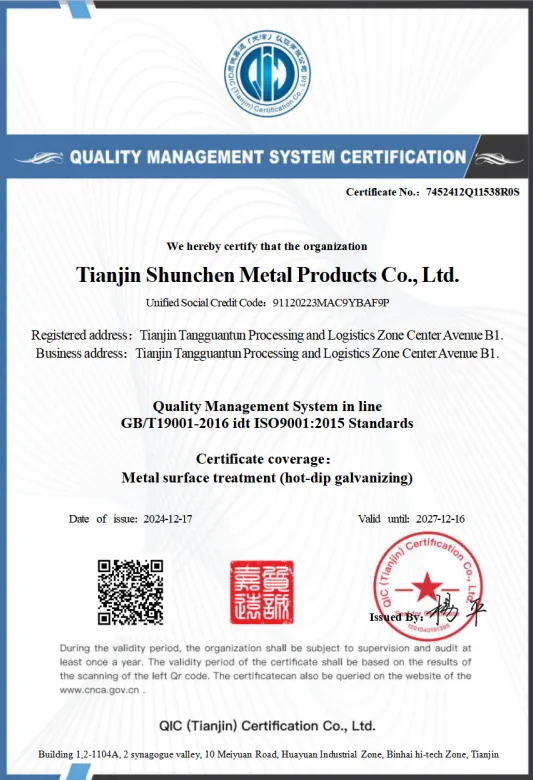

La empresa cuenta con la certificación ISO 9001 y admite MTC EN 10204 3.1 y la inspección SGS para pedidos de exportación aplicables.

Preguntas frecuentes

¿Qué materiales se pueden utilizar para las placas de fabricación de acero al carbono?

Los materiales comunes incluyen Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400 y SM490. La calificación requerida debe especificarse al solicitar una cotización.

¿Qué espesor se puede cortar con láser?

El rango de procesamiento estándar es de 1,5 a 25 mm. Si el espesor requerido queda fuera de este rango, el equipo técnico puede revisar el material y la geometría del componente antes de confirmar la producción.

¿Se pueden cortar placas de acero según dibujos CAD?

Sí. Los clientes pueden proporcionar dibujos CAD u otros archivos de ingeniería adecuados. El dibujo se revisa antes de la producción para confirmar las dimensiones, el material, el espesor, las posiciones de los orificios y las tolerancias.

¿Se pueden mecanizar agujeros junto con el contorno de la placa?

Sí. En el programa de corte CNC se pueden incluir orificios para pernos, orificios de montaje, ranuras y otras geometrías internas. El tamaño del orificio y la tolerancia posicional deben especificarse en el dibujo.

¿Se pueden galvanizar los componentes cortados?

Sí. La galvanización en caliente se puede realizar después del corte. Esto se usa comúnmente para componentes estructurales exteriores, accesorios de muros cortina y otras piezas que requieren protección adicional contra la corrosión.

¿Pueden proporcionar informes MTC y SGS?

Sí. Los certificados de materiales EN 10204 3.1 están disponibles para los pedidos aplicables. También se puede organizar una inspección de terceros de SGS cuando así lo requieran las especificaciones de compra del cliente.

¿Qué información se requiere para una cotización?

La cotización normalmente requiere el grado de acero, el espesor, el dibujo del componente, la cantidad, la tolerancia requerida, el tratamiento de la superficie, los requisitos de inspección y el destino de entrega. Si el plano contiene varios componentes diferentes, también se debe proporcionar la cantidad requerida para cada pieza.

¿Cuál es el plazo de entrega normal?

Los pedidos de muestra generalmente se pueden organizar en aproximadamente 3 días, mientras que los pedidos al por mayor generalmente se programan en un plazo de 7 a 10 días. El plazo de entrega final se confirma después de revisar el material, la cantidad, la complejidad del corte, el tratamiento de la superficie y los requisitos de inspección.
