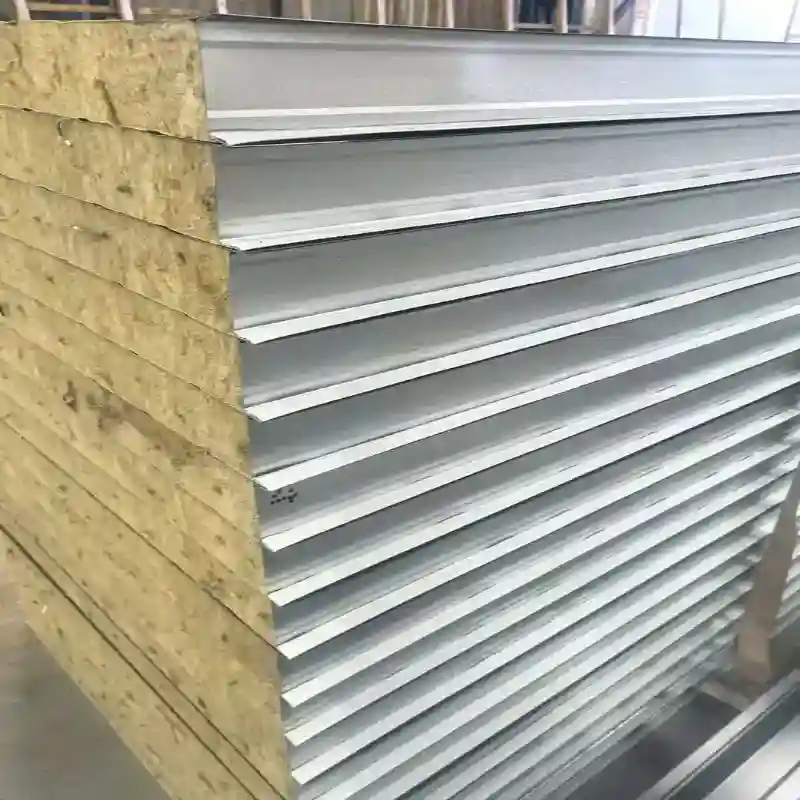

Panel de techo compuesto de metal

El panel de techo compuesto de metal Shunchen ofrece una solución de techo integrada para plantas industriales, almacenes, cámaras frigoríficas y edificios comerciales. Con laminación continua de revestimientos metálicos duraderos y núcleos aislados (50–200 mm), elimina capas adicionales en el sitio al tiempo que maximiza la eficiencia energética. Con el respaldo de una capacidad de grupo de 450 000 toneladas, ofrece especificaciones personalizadas completas y entrega rápida.

Características clave

Aislamiento Térmico Integrado

El núcleo aislado está encerrado entre las láminas de metal, creando una barrera térmica continua a lo largo del techo. Los núcleos de PU y PIR son especialmente adecuados para edificios donde es importante limitar la transferencia de calor a través del tejado.

El espesor requerido del panel de techo compuesto de metal se puede seleccionar de acuerdo con el objetivo de aislamiento del proyecto y las condiciones climáticas locales en lugar de utilizar un espesor fijo para cada edificio.

Superficie metálica resistente a la intemperie

La capa metálica exterior proporciona la primera barrera contra la lluvia, la luz solar, el viento y la exposición atmosférica. El sistema de recubrimiento seleccionado agrega protección al sustrato de acero o aluminio y también determina el acabado visible del techo.

Para proyectos en ambientes húmedos, costeros o expuestos a productos químicos, el sustrato y la especificación del recubrimiento deben seleccionarse de acuerdo con las condiciones de corrosión esperadas.

Rigidez estructural

La construcción tipo sándwich adherida combina dos capas metálicas con un núcleo aislante rígido o semirrígido. Esto crea un panel más grueso y estable que una sola lámina de metal delgada.

La rigidez del panel depende del tipo de núcleo, el espesor del panel, el espesor de la chapa metálica, la geometría del perfil, la luz y el método de fijación. Por lo tanto, para el diseño de techo estructural, la configuración final del panel debe seleccionarse de acuerdo con la luz requerida y las condiciones de carga.

Capas de techo reducidas

Debido a que la cubierta metálica y el aislamiento se suministran como un solo componente fabricado en fábrica, el sistema de techo no requiere una capa de aislamiento separada entre la lámina exterior del techo y el interior del edificio.

Esta configuración integrada puede reducir el número de etapas de instalación y simplificar el manejo de materiales durante la construcción del techo.

Apariencia de superficie personalizada

Las chapas metálicas exteriores e interiores se pueden suministrar en diferentes acabados de revestimiento y colores. Esto permite que la apariencia del techo coincida con instalaciones industriales, edificios comerciales, almacenes y otros requisitos arquitectónicos.

Aplicaciones

Talleres y Fábricas Industriales

Los paneles de techo compuestos de metal se utilizan para techos de fábricas donde se requiere aislamiento térmico junto con una superficie de techo de metal terminada. Se pueden seleccionar configuraciones de PU, PIR y lana de roca según los requisitos térmicos y contra incendios del edificio.

Almacenes y Naves Logísticas

Los almacenes requieren grandes áreas de techo con dimensiones de paneles consistentes y una instalación eficiente. La estructura de paneles prefabricados es adecuada para almacenes con estructura de acero e instalaciones logísticas donde la construcción del techo debe cubrir grandes áreas.

Instalaciones de almacenamiento en frío

Para almacenamiento en frío y edificios con temperatura controlada, se pueden seleccionar núcleos de PU o PIR por sus propiedades de aislamiento térmico. El espesor del panel normalmente se determina según la temperatura interior objetivo, el clima exterior, la carga de refrigeración y el diseño de la envolvente del edificio.

Edificios Comerciales y Agrícolas

Los paneles se pueden utilizar para edificios comerciales, instalaciones de almacenamiento agrícola, edificios para ganado y otras estructuras que requieran un cerramiento de techo aislado terminado.

Edificios industriales sensibles al fuego

Las configuraciones de núcleo de lana de roca se pueden utilizar cuando el proyecto requiera un núcleo de aislamiento mineral con características no combustibles. La clasificación final al fuego debe confirmarse de acuerdo con la construcción completa del panel y la norma de prueba aplicable.

Parámetros técnicos

Especificaciones del producto

Selección de espesor típica

El espesor del panel de techo compuesto de metal debe determinarse a partir del rendimiento térmico requerido, la especificación contra incendios, la luz, el clima local y el diseño estructural en lugar de seleccionarse únicamente según el tipo de edificio.

Normas aplicables

Shunchen puede fabricar paneles de acuerdo con requisitos chinos e internacionales específicos, incluidos GB/T 23932-2009 y EN 14509, cuando corresponda. Las pruebas de fuego y de rendimiento se pueden organizar de acuerdo con las especificaciones aplicables del proyecto, incluidos los métodos de prueba ASTM u otros métodos regionales pertinentes.

El estándar exacto y el método de prueba deben confirmarse antes de la producción porque la clasificación contra incendios y el rendimiento térmico dependen de la construcción completa del panel, incluidos los revestimientos metálicos, el material del núcleo, el espesor, las juntas y la configuración de instalación.

Producción y Control de Calidad

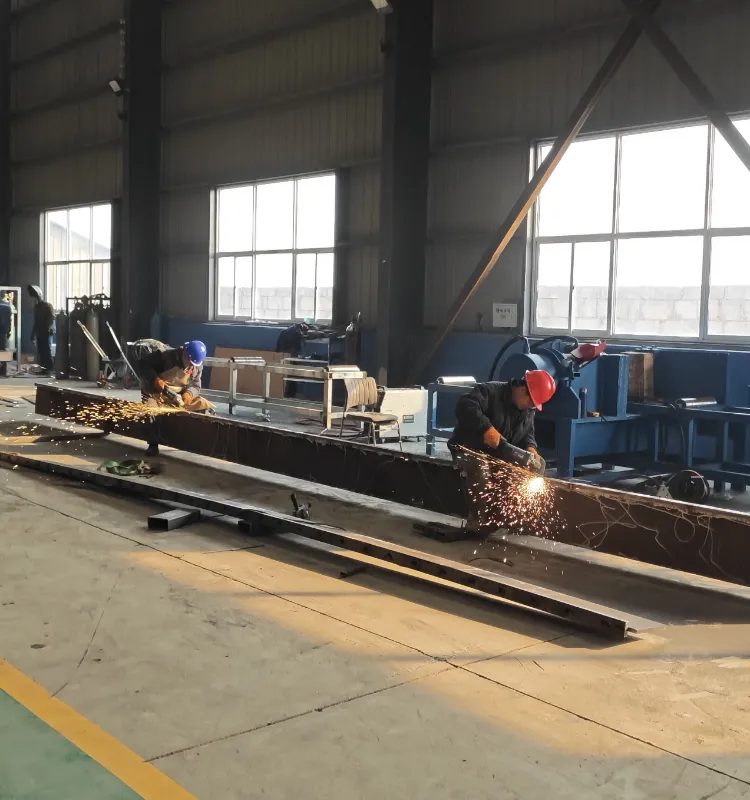

Producción continua de paneles

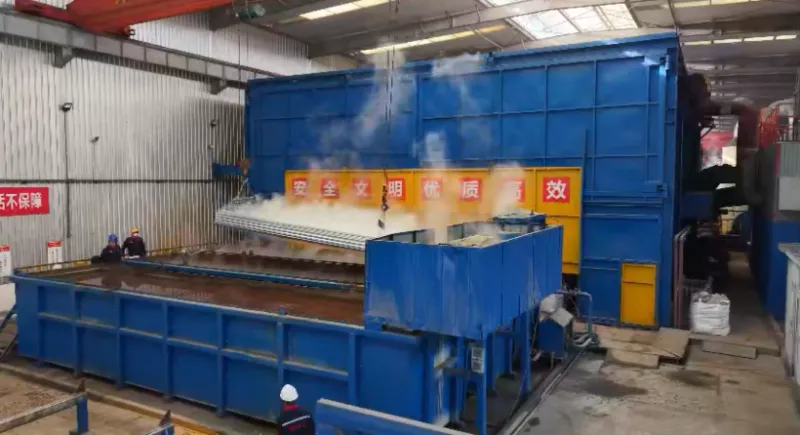

Shunchen utiliza líneas automatizadas de producción continua de compuestos para formar las láminas de metal, preparar el núcleo de aislamiento, aplicar materiales de unión y prensar las capas para formar un panel integrado.

La producción continua mantiene constante la geometría del panel y la disposición de las capas durante todo el ciclo de producción.

Inspección del material central

Antes de la laminación, el núcleo de aislamiento se verifica con el tipo de material y las especificaciones requeridos. La densidad, el espesor y otras propiedades relevantes se pueden verificar según el núcleo seleccionado y los requisitos de inspección aplicables.

Inspección de dimensiones del panel

Los paneles de techo compuestos de metal terminados se verifican en cuanto a espesor, ancho, largo, condición del perfil y desviación dimensional visible. La inspección se centra en si el panel terminado se corresponde con las especificaciones de producción aprobadas.

Unión e inspección de superficies

La interfaz unida se inspecciona para detectar delaminación visible y unión incompleta. La superficie metálica se revisa para detectar rayones, defectos de revestimiento, abolladuras y otros daños visibles antes del embalaje.

Pruebas de rendimiento

Dependiendo de la configuración del producto y los requisitos del proyecto, las pruebas pueden incluir conductividad térmica, comportamiento ante incendios, resistencia a la flexión y otras verificaciones de desempeño relevantes.

Para pedidos de exportación que requieren verificación independiente, se puede organizar una inspección por parte de terceros a través de organizaciones como SGS o BV de acuerdo con el alcance de inspección acordado.

Personalización OEM

Selección de materiales metálicos y de núcleo

Los clientes pueden especificar la lámina metálica exterior, la lámina metálica interior y el núcleo aislante de acuerdo con los requisitos del proyecto. Shunchen puede suministrar combinaciones basadas en acero recubierto de color, aleación de aluminio, magnesio y manganeso, PU, ​​PIR, lana de roca y lana de vidrio.

Grosor y ancho del panel

El espesor del panel se puede personalizar según los requisitos de aislamiento y el diseño del edificio. El ancho efectivo también se puede ajustar para que coincida con el diseño del techo y el sistema de instalación.

Longitud del panel personalizado

Los paneles se pueden producir en longitudes fijas o personalizadas. La producción cortada a medida reduce la necesidad de realizar cortes extensos en el sitio y permite que las dimensiones del panel coincidan con la geometría del techo.

Revestimiento de superficie y color

Los clientes pueden especificar el tipo de recubrimiento, el acabado de la superficie y el color. Hay sistemas de recubrimiento de poliéster y fluorocarbono disponibles para diferentes requisitos de exposición y apariencia.

Procesamiento prefabricado

El procesamiento adicional en fábrica puede incluir apertura, sellado de bordes, doblado de esquinas y perforación previa de acuerdo con los dibujos aprobados. Estas operaciones se completan antes del envío cuando el proyecto requiere que los paneles lleguen parcialmente preparados para su instalación.

Instalación y conexión

Disposición del techo

Antes de la instalación, se debe verificar la alineación de la estructura del techo, el espaciado de las correas, el nivel y las condiciones de carga. Las dimensiones del panel de techo compuesto de metal deben verificarse con el diseño de techo aprobado antes de levantar los paquetes sobre el techo.

Posicionamiento de paneles

Los paneles se colocan a lo largo de la dirección diseñada del techo y se apoyan en las correas subyacentes. La alineación correcta es importante porque la unión del panel determina la continuidad de la cubierta del techo.

Conexión conjunta

Los paneles adyacentes se conectan a través de la junta lateral diseñada o la estructura de superposición. La junta debe estar completamente encajada y alineada antes de fijarla para evitar espacios entre los paneles.

Fijación

Los sujetadores se instalan a través del área de fijación designada en la estructura de soporte. El tipo de sujetador, el espaciado, las especificaciones de las arandelas y la posición de fijación deben seguir el plano de instalación del proyecto y los requisitos locales de carga de viento.

Tapajuntas y sellado

Los bordes, crestas, valles, penetraciones y otras uniones del techo requieren un tratamiento de sellado y tapajuntas adecuado. Estas áreas son particularmente importantes para evitar la entrada de agua porque interrumpen la superficie continua del techo.

Los detalles de instalación deben seguir las instrucciones de instalación del proveedor del panel y el diseño de techo aprobado por el ingeniero estructural.

¿Por qué elegir Shunchen?

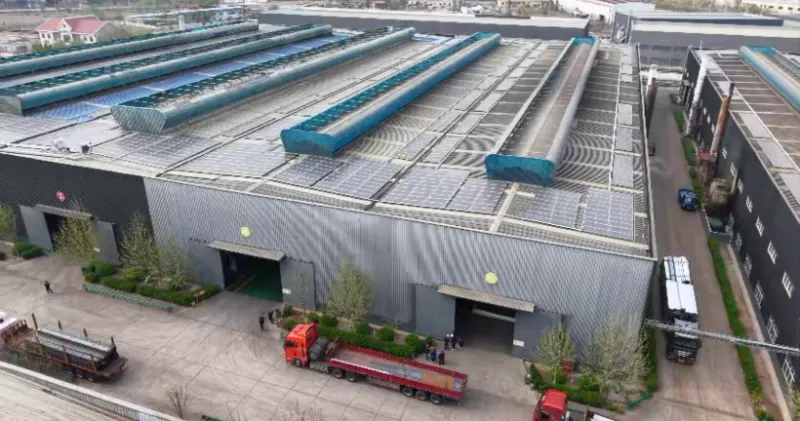

Shunchen suministra paneles de techo compuestos de metal desde una base de producción integrada de procesamiento de acero con instalaciones que cubren el procesamiento, recubrimiento, galvanizado, almacenamiento y logística de materiales de acero.

El grupo tiene una capacidad de producción anual superior a las 450.000 toneladas y más de 40.000 metros cuadrados de espacio de producción y almacenamiento. Para pedidos de paneles compuestos para techos, esta infraestructura de fabricación respalda el abastecimiento de materias primas, la producción de paneles, el procesamiento personalizado, la inspección, el embalaje y el envío de exportación dentro de la misma cadena de suministro.

Los clientes pueden especificar el núcleo del panel, la lámina de metal, el espesor, el ancho, el largo, el recubrimiento, el color y los requisitos de prefabricación antes de la producción. La información técnica se compara con las especificaciones del proyecto para que la configuración de fabricación se confirme antes de que el pedido entre en producción.

Para pedidos de exportación, Shunchen puede proporcionar documentación de pruebas de fábrica, registros de inspección dimensional, documentación de materiales e inspección de terceros cuando sea necesario. Se encuentran disponibles arreglos de envío FOB y CIF para pedidos internacionales.

Preguntas frecuentes

¿Cuál es la diferencia entre un panel de techo compuesto de metal y una lámina de techo de metal de una sola capa?

Un panel de techo compuesto de metal contiene un núcleo aislante entre dos capas de metal, mientras que una lámina de techo de una sola capa proporciona principalmente una cubierta exterior resistente a la intemperie. Por lo tanto, la estructura compuesta combina funciones de tejado y aislamiento en un solo componente prefabricado.

¿Qué núcleo se debe seleccionar para un panel de techo compuesto?

PU y PIR se seleccionan habitualmente cuando el aislamiento térmico es el requisito principal. La lana de roca es adecuada para proyectos donde el comportamiento frente al fuego y el aislamiento de base mineral son importantes. Se puede considerar la lana de vidrio cuando se requiere aislamiento térmico y acústico. La selección final deberá seguir las especificaciones térmicas y contra incendios del proyecto.

¿Qué espesores de panel están disponibles?

Los espesores comunes incluyen 50, 75, 100, 150 y 200 mm. Se pueden discutir otros espesores según el desempeño térmico requerido y el diseño del proyecto.

¿Se puede personalizar la longitud del panel?

Sí. Los paneles se pueden suministrar en longitudes fijas, como 6 my 12 m, o cortarse a longitudes específicas según la disposición del techo y los requisitos de transporte.

¿Se puede personalizar el color y el revestimiento exterior?

Sí. Se pueden suministrar poliéster, fluorocarbono y otros sistemas de revestimiento específicos. El color también se puede personalizar según el sistema de revestimiento disponible y los requisitos del proyecto.

¿Pueden proporcionar paneles de aluminio, magnesio y manganeso?

Sí. Se pueden utilizar láminas de aleación de aluminio, magnesio y manganeso como superficie metálica para configuraciones adecuadas de paneles de techo compuestos. El espesor del sustrato y la estructura del panel deben confirmarse según el diseño del techo.

¿Pueden procesar aperturas antes del envío?

Sí. La apertura, el sellado de bordes, el doblado y la perforación previa se pueden realizar según los planos de producción aprobados.

¿Qué información se necesita para una cotización?

La información requerida normalmente incluye el área del techo o cantidad de paneles, espesor del panel, material del núcleo, tipo y espesor de la hoja de metal, ancho efectivo, longitud del panel, revestimiento, color, requisitos de instalación y destino de entrega. Los planos de techo son útiles cuando el cliente requiere cálculo de cantidades o procesamiento de prefabricados.

¿Pueden organizar una inspección por parte de terceros?

Sí. Se pueden organizar inspecciones de SGS, BV u otros terceros acordados de acuerdo con el alcance de la inspección especificado en el contrato de compra.
