Diseñado para el transporte de fluidos de gran volumen, resistencia estructural y flexibilidad dimensional. Construido con tecnología avanzada de soldadura en espiral para manejar los proyectos de tuberías más exigentes.
Las tuberías de acero soldadas en espiral de gran diámetro son adecuadas para sistemas de tuberías donde se requiere gran capacidad de flujo, resistencia estructural y flexibilidad dimensional. Las opciones de materiales incluyen acero al carbono, acero aleado, acero inoxidable y acero resistente a la corrosión. Los tratamientos superficiales, como galvanizado y revestimientos anticorrosión, se pueden seleccionar según el medio transportado y el entorno de servicio.
Características del producto
Rango de diámetro grande
Los diámetros exteriores de las tuberías de 219 mm a 3500 mm admiten el transporte de fluidos de gran volumen y la construcción de tuberías a gran escala.
Espesor de pared flexible
Se pueden seleccionar espesores de pared de 3 mm a 50 mm según la presión, la carga estructural, las condiciones de instalación y las especificaciones del proyecto.
Construcción soldada en espiral
A la tira o placa de acero se le da forma cilíndrica a lo largo de una trayectoria en espiral y se une mediante una soldadura helicoidal continua. Este método de producción es adecuado para fabricar tubos de gran diámetro a partir de material de acero de ancho estándar.
Múltiples opciones de materiales
Se pueden seleccionar acero al carbono, acero aleado, acero inoxidable y acero resistente a la corrosión según los requisitos mecánicos y las propiedades del medio transportado.
Protección de superficies
Se encuentran disponibles opciones de galvanizado, pulverización y recubrimiento anticorrosión para aplicaciones que requieren protección adicional contra la humedad, productos químicos, tierra u otras condiciones corrosivas.
Flexibilidad de longitud
Las longitudes estándar son 6 my 12 m. Se pueden discutir otras longitudes según los requisitos de transporte, instalación y proyecto.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Tubería de acero soldada en espiral de gran diámetro |
| Tipo de tubería | Tubería de acero soldada en espiral |
| Material | Acero al carbono, Acero aleado, Acero inoxidable, Acero resistente a la corrosión |
| Diámetro exterior | 219 milímetros - 3500 milímetros |
| Espesor de la pared | 3mm - 50mm |
| Longitud estándar | 6 metros, 12 metros |
| Opciones de longitud | Longitudes personalizadas disponibles según los requisitos del proyecto. |
| Método de soldadura | Soldadura en espiral |
| Tratamiento superficial | Galvanizado, Pulverización, Recubrimiento Anticorrosión |
| Temperatura de funcionamiento | -50°C a 450°C, dependiendo del material y las condiciones de servicio |
| Solicitud | Transmisión de agua, petróleo y gas, procesamiento químico, minería, infraestructura municipal |
Materiales y Tratamiento Superficial
El material debe seleccionarse de acuerdo con la carga mecánica, el medio transportado, la temperatura, la presión y las condiciones de corrosión del sistema de tuberías.
Acero carbonoes adecuado para aplicaciones estructurales generales y de transporte de fluidos donde se requieren resistencia y soldabilidad estándar.Acero aleadoSe puede seleccionar cuando se requiere rendimiento mecánico o relacionado con la temperatura adicional.Acero inoxidableSe utiliza donde se necesita una mayor resistencia a la corrosión.Acero resistente a la corrosiónSe puede considerar para sistemas de tuberías expuestos a entornos de servicio agresivos. Explora nuestra gama completa detubos y tubos de aceropara más opciones.
El tratamiento de la superficie se puede seleccionar según las condiciones de instalación y funcionamiento. La galvanización proporciona una capa protectora a base de zinc, mientras que los recubrimientos por pulverización y anticorrosión pueden proporcionar protección adicional para tuberías utilizadas en entornos exteriores, subterráneos, relacionados con el agua o expuestos a productos químicos. Consulta nuestrotubo galvanizadoSoluciones para mejorar la resistencia a la corrosión.
Cómo se fabrican los tubos de acero soldados en espiral
La tubería de acero soldada en espiral de gran diámetro se fabrica mediante un proceso continuo de conformado y soldadura. La tira o placa de acero se prepara de acuerdo con el material y las dimensiones requeridas, luego se le da una forma cilíndrica a lo largo de un ángulo espiral controlado. Los bordes se unen mediante soldadura en espiral para crear el cuerpo de la tubería.
Después de soldar, la tubería se inspecciona para determinar la precisión dimensional, la calidad de la soldadura, el estado de la superficie y otros requisitos específicos. Se pueden realizar operaciones adicionales como corte, biselado y tratamiento de superficies de acuerdo con los requisitos de instalación y aplicación final.
En comparación con la producción de costura recta, el conformado en espiral permite producir tubos de gran diámetro a partir de anchos de placas o flejes de acero disponibles, manteniendo al mismo tiempo la flexibilidad en el diámetro de la tubería y el espesor de la pared. La configuración final de la tubería debe seleccionarse de acuerdo con la norma de diseño aplicable y los requisitos del proyecto. Vea nuestrotubo espiralcategoría para productos relacionados.
Aplicaciones
Transmisión de agua

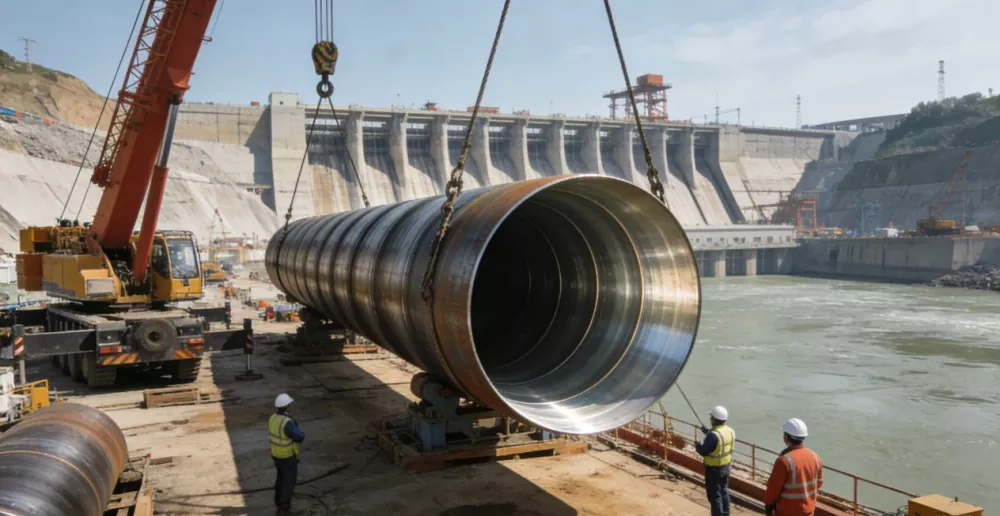

Los tubos de acero soldados en espiral de gran diámetro se utilizan para tuberías de suministro de agua, sistemas de desviación de agua, sistemas de drenaje e infraestructura hídrica a gran escala donde se requiere una gran capacidad de flujo.
Transporte de petróleo y gas
Se pueden utilizar en sistemas de tuberías para transportar petróleo, gas natural y otros fluidos. La calidad del material, el espesor de la pared, los requisitos de soldadura, el recubrimiento y el diseño de presión deben determinarse de acuerdo con las especificaciones de la tubería.
Industria química
Las tuberías se pueden utilizar para transportar líquidos y gases químicos cuando el grado de acero seleccionado y el tratamiento protector son compatibles con el medio transportado.
Minería
Las tuberías de gran diámetro se pueden utilizar para transportar agua, lodos, lodo y otros medios de proceso en instalaciones de procesamiento de minerales y minería.

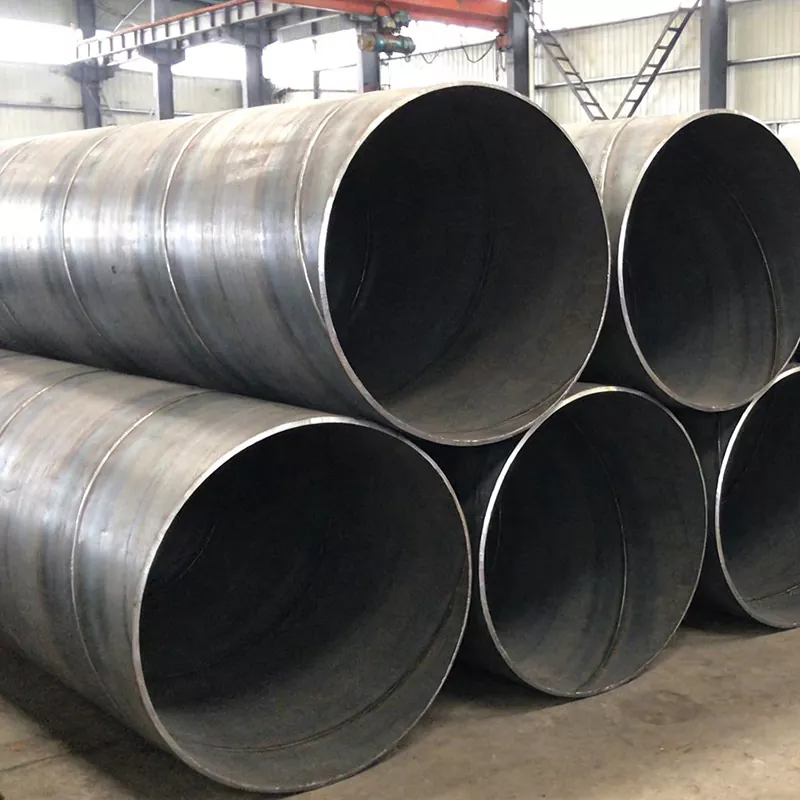

Infraestructura Municipal
Las aplicaciones incluyen suministro de agua, drenaje, infraestructura de servicios públicos y sistemas de tuberías asociados con carreteras, puentes, túneles y otras obras públicas. También suministramos acero estructural paraestructuras de aceroysoportes fotovoltaicos.
Control de calidad
El control de calidad de los tubos de acero soldados en espiral se centra en la materia prima, las dimensiones del conformado, la integridad de la soldadura, la geometría de la tubería, el estado de la superficie y la inspección final.
- La materia prima se compara con el grado de acero especificado y los requisitos de material.
- El diámetro exterior de la tubería y el espesor de la pared se miden para verificar los requisitos dimensionales.
- Las costuras de soldadura en espiral se inspeccionan según los requisitos de calidad aplicables.
- Se pueden aplicar métodos de prueba ultrasónicos u otros métodos de prueba no destructivos cuando lo requiera la especificación del producto.
- El estado de la superficie se verifica antes de galvanizar, recubrir u otros procesos de acabado.
- Las tuberías terminadas se inspeccionan en cuanto a longitud, apariencia, dimensiones y requisitos técnicos específicos antes del envío.
Opciones de personalización y procesamiento
La tubería de acero soldada en espiral de gran diámetro se puede configurar de acuerdo con los requisitos de diferentes proyectos de tuberías. Las opciones disponibles incluyen calidad del material, diámetro exterior, espesor de pared, longitud de tubería, tratamiento de superficie, corte, biselado y tratamiento anticorrosión.
Para pedidos específicos de proyectos, antes de la producción se debe proporcionar información clave como el medio transportado, la presión de diseño, la temperatura de funcionamiento, el diámetro de la tubería, el espesor de la pared, el entorno de instalación, la norma aplicable y los requisitos de recubrimiento. Esto permite que las especificaciones de la tubería coincidan con las condiciones de trabajo reales en lugar de seleccionarse únicamente por el diámetro. Póngase en contacto con nuestro equipo para unacotización directa de fábrica.
¿Por qué elegir Shunchen?
Fabricante experimentado de la industria del acero:Fundada en 2014, Tianjin Shunchen pasó de ser una empresa comercializadora de acero a convertirse en un grupo industrial integrado que abarca el procesamiento de acero, la galvanización, el tratamiento anticorrosión, la logística y el comercio internacional. Con más de 300 empleados y años de experiencia en la fabricación y el suministro de acero, Shunchen comprende los requisitos de diferentes aplicaciones industriales y de ingeniería.

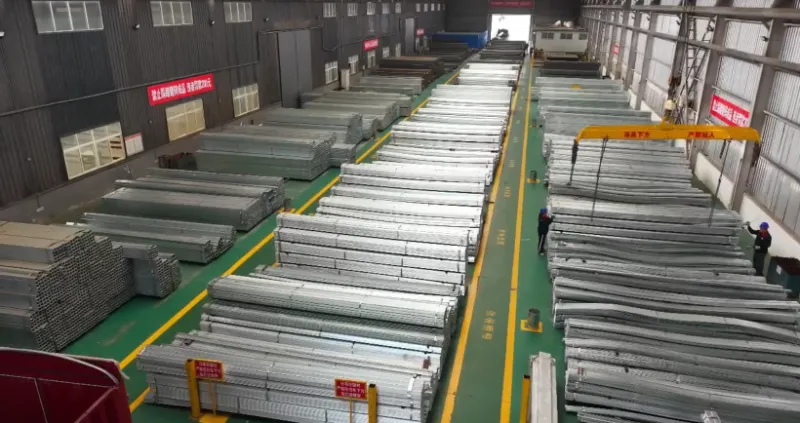

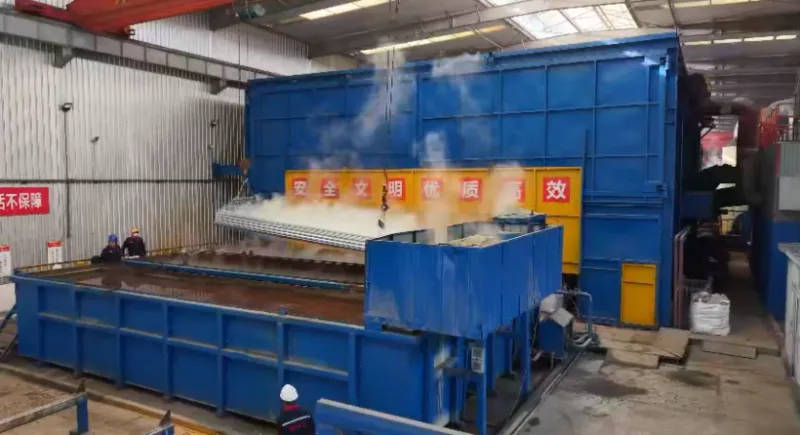

Capacidades integradas de producción y procesamiento:Shunchen opera múltiples instalaciones de producción, incluidas tres líneas de galvanizado en caliente, una línea de producción de estructuras de acero y dos líneas de pulverización anticorrosión. Con más de 40.000 metros cuadrados de espacio de producción y almacenamiento, la empresa ofrece productos de acero con opciones de procesamiento integradas, incluido el tratamiento de superficies y la fabricación personalizada.
Capacidad de producción estable:La capacidad de producción anual supera las 450.000 toneladas, lo que respalda el suministro continuo para proyectos de construcción a gran escala, aplicaciones de infraestructura y clientes industriales. La combinación de capacidad de fabricación y gestión de inventario ayuda a mejorar la eficiencia del suministro para diferentes requisitos de pedidos.

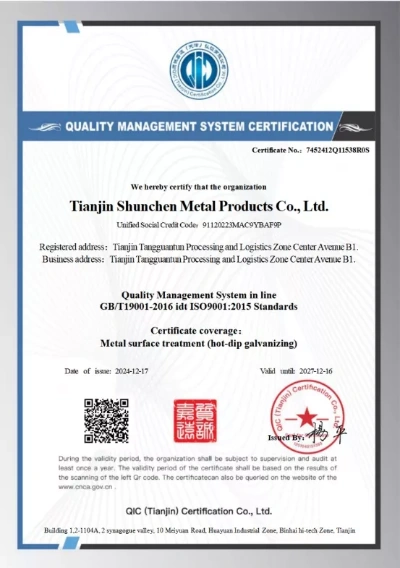

Sistema de Gestión de Calidad:Shunchen obtuvo la certificación del sistema de gestión de calidad ISO 9001 en 2018 y aplica procedimientos de control de calidad estandarizados en toda la producción. Las materias primas, los pasos de procesamiento, las dimensiones del producto, el tratamiento de la superficie y los productos terminados se inspeccionan de acuerdo con los requisitos aplicables.
Soluciones de acero personalizadas:Según las diferentes condiciones del proyecto, Shunchen ofrece opciones personalizadas para las especificaciones del producto, métodos de procesamiento, protección de superficies y requisitos de entrega. Los clientes pueden seleccionar soluciones adecuadas según el entorno de aplicación, los requisitos estructurales y las condiciones de instalación. Consulta nuestrocertificacionespara garantizar la calidad.
Desarrollo industrial a largo plazo:En 2024, el valor de producción anual de Shunchen alcanzó casi 2 mil millones de yuanes, lo que refleja sus capacidades ampliadas desde el suministro de acero hasta los servicios integrales de fabricación industrial. La empresa continúa desarrollando soluciones para aplicaciones tradicionales del acero y campos emergentes como las estructuras de soporte fotovoltaicas.
Instalación y soporte posventa
La instalación debe realizarse de acuerdo con el diseño de la tubería, los procedimientos de soldadura aplicables y las normas de instalación pertinentes. Se debe utilizar personal de soldadura profesional para las conexiones de campo y las uniones completadas deben inspeccionarse de acuerdo con los requisitos del proyecto.
Antes de la puesta en servicio, se debe verificar la calidad de la conexión, fugas, conformidad dimensional y daños en la superficie o el revestimiento de la tubería. Se deben realizar inspecciones y mantenimiento regulares de acuerdo con el entorno operativo y las condiciones de servicio de la tubería.
Shunchen brinda soporte técnico para la selección de productos, requisitos dimensionales, tratamiento de superficies y preguntas relacionadas con la instalación. Para pedidos de proyectos, los requisitos técnicos se pueden revisar antes de la producción para reducir las discrepancias en las especificaciones durante la instalación.
Preguntas frecuentes
¿Qué es una tubería de acero soldada en espiral de gran diámetro?
Una tubería de acero soldada en espiral de gran diámetro es una tubería de acero fabricada formando una tira o placa de acero en forma cilíndrica a lo largo de una trayectoria en espiral y soldando la costura helicoidal. Se utiliza comúnmente para sistemas de tuberías de gran diámetro donde se requiere una capacidad sustancial de flujo de fluido.
¿Qué diámetros y espesores de pared están disponibles?
El rango de diámetro declarado de Shunchen es de 219 mm a 3500 mm, y los espesores de pared varían de 3 mm a 50 mm. El diámetro y espesor adecuados dependen de los requisitos de flujo, la presión de diseño, las cargas mecánicas y las especificaciones de tubería aplicables.
¿Qué materiales se pueden utilizar?
Las categorías de materiales disponibles incluyen acero al carbono, acero aleado, acero inoxidable y acero resistente a la corrosión. El grado apropiado depende del entorno de trabajo y del medio transportado.
¿Se puede personalizar la longitud de la tubería?
Sí. Las longitudes estándar son 6 my 12 m, mientras que otras longitudes se pueden discutir según los requisitos del proyecto, las condiciones de transporte y los requisitos de instalación.
¿Qué tratamientos de superficie están disponibles?
Las opciones de tratamiento de superficies incluyen galvanizado, pulverización y recubrimientos anticorrosión. El tratamiento adecuado depende de si la tubería se utiliza sobre el suelo, bajo tierra, en aplicaciones relacionadas con el agua o en un ambiente corrosivo.
¿Qué industrias utilizan tubos de acero soldados en espiral de gran diámetro?
Las aplicaciones comunes incluyen transmisión de agua, transporte de petróleo y gas, procesamiento químico, minería, drenaje y proyectos de infraestructura municipal.
¿Cómo se debe seleccionar la especificación de la tubería?
La selección debe considerar el medio transportado, el caudal requerido, la presión de diseño, la temperatura de funcionamiento, las condiciones de corrosión, el entorno de instalación, el grado del material, el diámetro exterior, el espesor de la pared y los estándares aplicables. Proporcionar estos parámetros antes de la cotización ayuda a determinar una especificación de tubería adecuada.
Solicite una cotización para tubos de acero de gran diámetro
Comparta las dimensiones requeridas, el grado de acero, la presión de operación y las especificaciones del proyecto. Nuestro equipo de ingeniería revisará sus requisitos y le brindará una solución integral directa de fábrica.
